풍력 발전 시스템

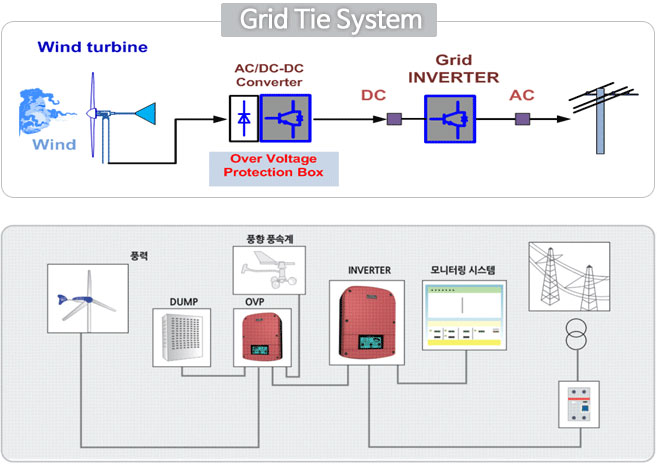

시스템 구성도

소형 풍력 발전시스템 및 요소 부품

• 내구성 확보 기술: 복합재료-Nacelle, 블레이드, 부식방지
• 안정성 확보 기술: 과 풍속 제어 장치(전기) + 꼬리 접힘(기계)
• 고 효율 시스템 : 직접 구동형 PMSG - 슬롯레스, 블레이드, 동력 계수(Cp): 0.429
• MPPT(Maximum Power Point Tracker) : 최대 전력 추종 제어
• Web 모니터링: 실시간 감시 기능
• 유지보수 및 설치용이
• 품질 보증 : 3년 이상
• 시스템 인증: 신재생에너지 설비인증, 신제품(NEP), 조달청 우수제품지정 - 국내최초
• 요소 부품 인증: 발전기, 인버터-CE, 블레이드 정하중 시험, 실증시험 완료
• 연간 평균풍속 4.5m/s 이상 적용

안정성 기술 확보(3중 안전장치 적용)

발전전압에 의한 제어방법

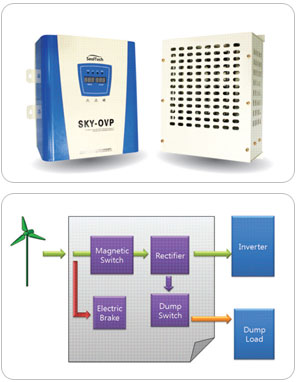

발전전압이 일정전압 (540Vdc) 이상이 되면 입력전압의 일부를 Dump Load저항으로 전력 소비

Electric Brake가 기계적인, 3상 Short circuit Brake가 전기적인 Brake를 작동

General Connection
Phase nember	3phase
AC voltage	0 to 500Vac
AC current	0 to 11.5Aac
Generator Frequency	0 to 400Hz
Rated power	1 to 5kW
Inverter Connection
Voltage limitation	500Vdc
total output	3/5kW
General Information
Rectifier	Integrated
Dimensions	280W X 220H X 130D mm
Weight	5kg
Dump Load Resistor Connection
Quantitiy	1
Nominal voltage	400Vdc
Continuous power	1 to 5kW
Function	Short barake, E-brake(Option)

시스템보호방법

과풍속(15m/sec 이상)에서는 나셀의 꼬리부분이 접히는 펄링(Furling)이 작동되어 블레이드에 가해지는 피로하중을 감소시켜 나셀과 타워의 흔들림, 진동을 감소시켜 시스템을 보호

펄링(Furling)과 동시에 Electric Brake와 3상 Short circuit Brake가 작동함으로서 3중의 안전장치를 적용
